一、 產品概述

FC-CTR-I型無線遠程照明控制終端（以下簡稱控制終端）是城市照明智能監控系統的核心設備，終端的設計基于32位Cortex M3內核的高性能嵌入式平臺，采用μC/OS-II多任務實時操作系統進行開發，擁有16MB大容量存儲器，可完整存儲12個月的凍結數據。該設備可實現運行參數監視、支路遠程開關、線纜防盜報警、開箱報警等功能，通過GPRS/CDMA通訊與系統主站進行遠程實時互動。

二、 產品外觀尺寸

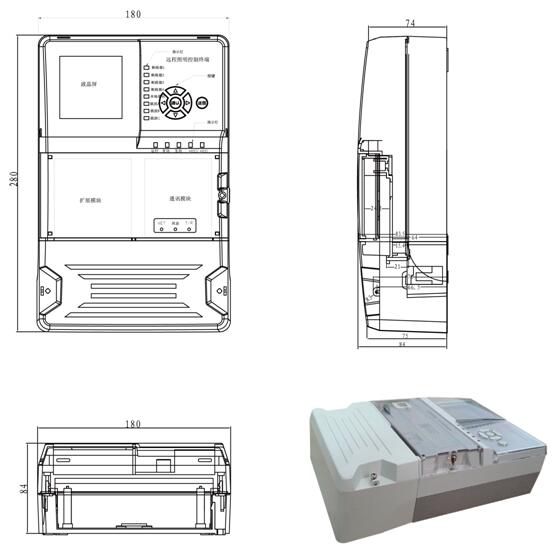

2.2尺寸規格

一、 產品功能

1、照明配電柜運行參數采集參數：

2、相交流電壓有效值，3相電流有效值，總正向有功功率、正向無功功率、功率因素、實時電量。

3、設備具備12路開關量信號輸入，4路繼電器控制輸出，可實現接口擴展。

4、為確保運行參數采集的精度和穩定性，應采用專用的計量芯片對數據進

行處理。

5、公網GPRS，兼容CDMA通信方式。

6、監控終端帶有通用接口，可以實現與配電、節能和防盜設備的連接，做到四位一體。

7、監控終端自帶中文LCD現場顯示屏和按鍵可以在現場手動操作功能，實現終端的管理、維護，以及照明控制柜的運行參數抄讀和控制。

8、自動報警功能

a. 電纜線路保險熔斷時自動報警；

b. 當供電線路停電時能通過自備電源運行并能告警，報警結束之后自動關機

c. 具有照明配電箱門打開報警。

9、設置與查看功能

a) 抄讀功能：控制終端可通過本地按鍵或者主站抄讀支路信息、交采信息、繼電器狀態等信息。

b) 設置參數功能：控制終端可通過本地按鍵或者主站來設置與查看主站通訊參數、支路信息參數、終端時間、密碼權限、終端編號。

c) 控制終端可通過下行RS485總線來抄收配電柜所安裝的電能表數據。

10、終端管理與維護功能

初始化功能：控制終端可通過本地按鍵或者主站實現終端的硬件復位、無線模塊硬件復位、終端參數初始化、終端數據區初始化、交采存儲初始化、交采電量清零初始化。

11、實時控制功能

控制終端可通過本地按鍵或者主站指定控制終端任何一路帶繼電器的支路進行拉合閘控制。

12、校時功能

可通過主站或者本地按鍵對控制終端上的時間進行校時

13、數據存儲功能

可存儲不少于30天的支路日零點正向有功電量、電壓、電流等參數信息。

14、升級功能控制終端可支持本地串口升級或遠程升級功能。
